大口徑干式光電直讀水表
發布時間：2017/08/08 點擊量：
產品名稱：大口徑干式光電直讀水表
編號：052
型號：HY-MGDKJ
概述：光電直讀水表采用了光電直讀技術讀取字輪數據，與傳統脈沖表相比，它可將讀數誤差降低至零，是自動抄表系統中機電轉換零誤差的電子遠傳水表，且采用低功耗設計，平常無須供電，僅在抄表或閥門時才需要對它供電。
光電直讀水表采用旋翼式計量結構，具有計量精度高、始動流量小、抄表方便、外型美觀、安全衛生、壽命長等特點。
光電直讀水表配合智能抄表系統設備，完成智能抄讀小區的水、電、氣表數據，并實現與結算中心連網數據共享。
產品特點：
直接讀取字輪數據，與傳統的脈沖表相比，它可將讀數誤差降低至零；
采用低功耗設計，只有讀數和閥門開關時才需供電；
采用先進的數據編碼及校驗技術，通訊可靠性高；
采用旋翼式計量結構，計量精度高、抄表方便、外型美觀；
符合《電子遠傳水表》（CJ/T 224-2012）標準；
流量性能符合GB/T 778.1～3-2007標準，準確度等級：2級；
兼容多種通信規約；DL/T645、CJ/T188、內部協議或其他客戶指定；
滿足EMC、ESD、EMI等電子產品電磁兼容方面的設計要求，達到行業領先水平；
與上位機系統相結合，建立遠程自動抄表管理系統，真正實現抄表、監控自動化。

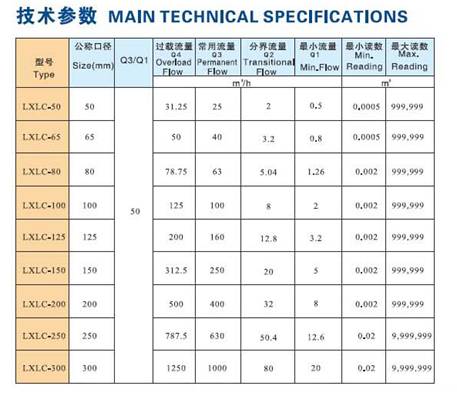

主要技術參數：
| 輸出 | Mbus | 485 | TTL |
| 工作電壓 | 24V-42V | DC12V±2V | 3.3V~5V |
| 工作電流 | 0.8±0.1ma | 0.8±0.1ma | <0.3ma |
| 支持協議 | DL/645-1997、DL/645-2007、CJ/T188、Modbus、客戶指定 | ||
| 波特率 | 1200bps、2400bps、4800bps、9600bps | ||
| 校驗方式 | 偶校驗或無校驗 | ||
| 數據位 | 8位或10位 | ||
| 遠傳最小位數 | 0.1 M³或1 M³ | ||
|
1、濕式干式可選 2、遠傳最小位為0.1 M³ 3、大口徑有垂直螺翼、有磁傳可拆水平螺翼兩種 4、多重防竊水設計、IP68防水防浸泡設計、防拆、防倒流設計 5、小口徑有水平立式可選， 6、閥控非閥控可選 7、無線光電直讀更適合特殊安裝環境，減少工程施工成本。 8、GPRS光電直讀水表 |
尺寸參數
| 水表 | 公稱口徑DN | 長度Lmm | 高度Hmm | 重量Kg | 連接法蘭按 GB/T 17241.6-1998 | ||
|
法蘭外徑 D(mm) |
螺栓孔中心圓直徑D1(mm) |
單邊螺栓數 與孔直徑 |
|||||
| LXLC | 40 | 200 | 206 | 9.8 | 150 | 110 | 4-M16 |
| 50 | 200 | 210 | 10.6 | 165 | 125 | 4-M16 | |
| 65 | 200 | 218 | 11.6 | 185 | 145 | 4-M16 | |
| 80 | 225/200 | 280 | 16.3 | 200 | 160 | 8-M16 | |
| 100 | 250 | 290 | 17.8 | 220 | 180 | 8-M16 | |
| 125 | 250 | 310 | 21.6 | 250 | 210 | 8-M16 | |
| 150 | 300 | 320 | 31.5 | 285 | 240 | 8-M20 | |
| 200 | 350 | 364 | 46 | 340 | 295 | 8-M20 | |
| 12-M20 | |||||||
| 250 | 450 | 434/425 | 60 | 395 | 350 | 12-M20 | |
| 438/430 | 66 | 405 | 355 | 12-M20 | |||
| 300 | 500 | 460/480 | 445 | 400 | 12-M20 | ||
| 465/485 | 460 | 410 | 12-M20 | ||||
| 350 | 500 | 592 | 505 | 460 | 16M24 | ||
| 400 | 631 | 631 | 565 | 515 | 16M24 | ||
| 500 | 800 | 740 | 670 | 620 | 20M24 | ||
