電子式韋根預付費水表
發布時間：2017/08/07 點擊量：
產品名稱：電子式韋根預付費水表
編號：013
型號：HY-MSWG
概述：
射頻卡、IC卡水表應用于計量管道中的水流量，同時具有預付費功能。用戶將水費交給管理部門，管理部門將購水量寫入IC卡中，用戶將IC卡中信息輸入水表后， 水表將自動開閥供水，在用戶用水過程中，水表中的微電腦自動核減剩余量，所購水量用盡后， 水表將自動關閥斷水，用戶需重新購水后刷卡才能開閥供水。
主要技術參數：
| 口徑（DN）mm | 純水表 | 15 | 20 | 25 |
| 過載流量（Q4）m³/h | 1.25 | 3.125 | 5.00 | 7.875 |
| 常用流量（Q3）m³/h | 1.00 | 2.50 | 4.00 | 6.30 |
| 分界流量（Q2）m³/h | 0.01 | 0.05 | 0.08 | 0.126 |
| 最小流量（Q1）m³/h | 0.00001 | 0.0313 | 0.05 | 0.0788 |
| 測量范圍（Q3/Q1） | 160/80 | 80 | ||
| 誤差 | 小流量：≤±5% 常用流量：≤±2%（冷水）、≤±3%（熱水） | |||
| 讀數范圍 | 0.00001～99999.99999 | 0.0001～99999.9999 | ||
| 工作溫度 | 0.1℃～30℃ | 冷水表：0.1℃～30℃；熱水表：0.1℃～90℃ | ||
| 允許水壓 | 0.03 MPa～0.5MPa（PPO） | 0.03 MPa～1 MPa | ||
| 0.03 MPa～1MPa | ||||
| 始動流量 | 2L/h（防滴漏水表）/0.00001 | |||
| 靜態工作電流 | ≤5μA（帶時鐘芯片） | |||
| 壓損等級 | △p63（≤0.063MPa） | |||
| 流動剖面敏感度等級 | U10，D5 | |||
| 氣候和機械環境安全等級 | B類 | |||
| 電磁兼容性等級 | E1 | |||

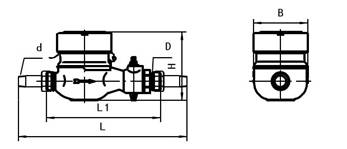

● 外形尺寸

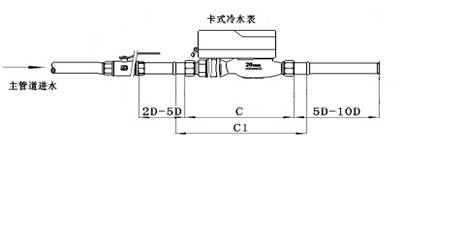

安裝示意圖

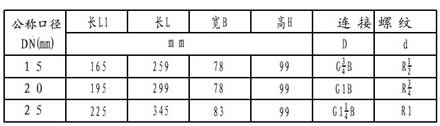

以上外形尺寸為15-25常規型
主要功能特點：
1、階梯水價功能：水表對每月的用水量按設定的階梯單價分段
計費。
2、余額報警功能：當水表剩余(金額)小于設定的報警值時，
閥門關閉報警一次，用戶發現關閥后可插用戶卡將閥門開啟，
剩余金額用完后閥門將再次關閉。直至輸入新的購水金額。
3、退卡退水功能：用戶可隨時辦理退值或退卡退值手續。
4、補卡掛失功能：如果用戶將卡丟失，須到管理終端處辦理相
應的補卡手續。本系統補卡后。原用戶卡作廢。
5、數據返寫卡片功能：本水表用戶每次購水，管理終端將從IC
卡提取水表使用數據，包括累計用量、剩余用量、當月用量、
最近12個月用水記錄、閥門狀態、電池狀態、表位等信息。
6、液晶顯示功能：本水表液晶顯示屏顯示本次購水金額、剩余
金額、累計金額、閥門狀態、電池電量不足提示、錯卡提示等。
7、防磁干擾功能：當水表遇外界強磁干擾影響水表的正常計量時，
水表閥門關閉。磁干擾消除后．閥門自動開啟。
8、電壓監控功能：內置電池電壓低于設定值時。報警后關閥，
提示更換電池，保存表內信息。
8、閥門自動維護功能：定期開關閥一次。避免閥門結垢。
9、密封性：采用射頻技術。信息無線傳輸，密封性好，防水，
防潮、防人為攻擊。
產品特性 ：
電子水表其優點是計量精度高，始動流量低，缺點是需要相當的生產經驗，機芯調試，以及流量曲線的校準，對于生產企業的技術水平要求比較高， 對于供水企業選購電子式韋根水表提高的成本，很容易通過精準計量收費回收儀表投入成本。電子式預付費水表即沒有機械部分，靠葉輪直接采集信號到主板上，采集頻率更高，不易丟數，相對于機械表計量精度更高，可以通過電子部分補償機械部分的誤差，可以顯示流速。
DN15-DN25
