產品名稱：循環水水表
編號：017
型號：HY-MSXH
概述：
射頻卡、IC卡水表應用于計量管道中的水流量，同時具有預付費功能。用戶將水費交給管理部門，管理部門將購水量寫入IC卡中，用戶將IC卡中信息輸入水表后， 水表將自動開閥供水，在用戶用水過程中，水表中的微電腦自動核減剩余量，所購水量用盡后， 水表將自動關閥斷水，用戶需重新購水后刷卡才能開閥供水。
主要技術參數：
| 口徑（DN）mm | 純水表 | 15 | 20 | 25 |
| 過載流量（Q4）m³/h | 1.25 | 3.125 | 5.00 | 7.875 |
| 常用流量（Q3）m³/h | 1.00 | 2.50 | 4.00 | 6.30 |
| 分界流量（Q2）m³/h | 0.01 | 0.05 | 0.08 | 0.126 |
| 最小流量（Q1）m³/h | 0.00001 | 0.0313 | 0.05 | 0.0788 |
| 測量范圍（Q3/Q1） | 160/80 | 80 | ||
| 誤差 | 小流量：≤±5% 常用流量：≤±2%（冷水）、≤±3%（熱水） | |||
| 讀數范圍 | 0.00001～99999.99999 | 0.0001～99999.9999 | ||
| 工作溫度 | 0.1℃～30℃ | 冷水表：0.1℃～30℃；熱水表：0.1℃～90℃ | ||
| 允許水壓 | 0.03 MPa～0.5MPa（PPO） | 0.03 MPa～1 MPa | ||
| 0.03 MPa～1MPa | ||||
| 始動流量 | 2L/h（防滴漏水表）/0.00001 | |||
| 靜態工作電流 | ≤5μA（帶時鐘芯片） | |||
| 壓損等級 | △p63（≤0.063MPa） | |||
| 流動剖面敏感度等級 | U10，D5 | |||
| 氣候和機械環境安全等級 | B類 | |||
| 電磁兼容性等級 | E1 | |||

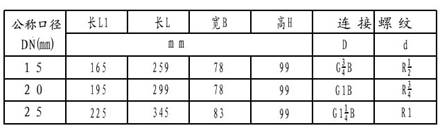

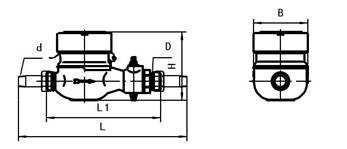

● 外形尺寸

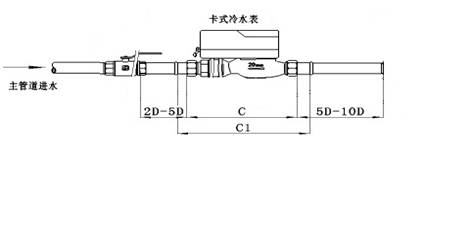

安裝示意圖
以上外形尺寸為15-25常規型
主要功能特點：
1、階梯水價功能：水表對每月的用水量按設定的階梯單價分段
計費。
2、余額報警功能：當水表剩余(金額)小于設定的報警值時，
閥門關閉報警一次，用戶發現關閥后可插用戶卡將閥門開啟，
剩余金額用完后閥門將再次關閉。直至輸入新的購水金額。
3、退卡退水功能：用戶可隨時辦理退值或退卡退值手續。
4、補卡掛失功能：如果用戶將卡丟失，須到管理終端處辦理相
應的補卡手續。本系統補卡后。原用戶卡作廢。
5、數據返寫卡片功能：本水表用戶每次購水，管理終端將從IC
卡提取水表使用數據，包括累計用量、剩余用量、當月用量、
最近12個月用水記錄、閥門狀態、電池狀態、表位等信息。
6、液晶顯示功能：本水表液晶顯示屏顯示本次購水金額、剩余
金額、累計金額、閥門狀態、電池電量不足提示、錯卡提示等。
7、防磁干擾功能：當水表遇外界強磁干擾影響水表的正常計量時，
水表閥門關閉。磁干擾消除后．閥門自動開啟。
8、電壓監控功能：內置電池電壓低于設定值時。報警后關閥，
提示更換電池，保存表內信息。
8、閥門自動維護功能：定期開關閥一次。避免閥門結垢。
9、密封性：采用射頻技術。信息無線傳輸，密封性好，防水，
防潮、防人為攻擊。
產品特性 ：
射頻卡循環熱表主要用于熱水循環供水系統中計量用戶使用水量和預收費管理。其工作原理是：在無用水時，管道中的進水等于回水，即用水量為零；當有用水時管道中的進水不等于回水，其差值即為使用水量，主表上液晶顯示器直接顯示使用量、購買量及剩余量。為減少計量誤差，采用熱量表使用的流量傳感器作為基表，并采用動態誤差修正方法，計量更準確
