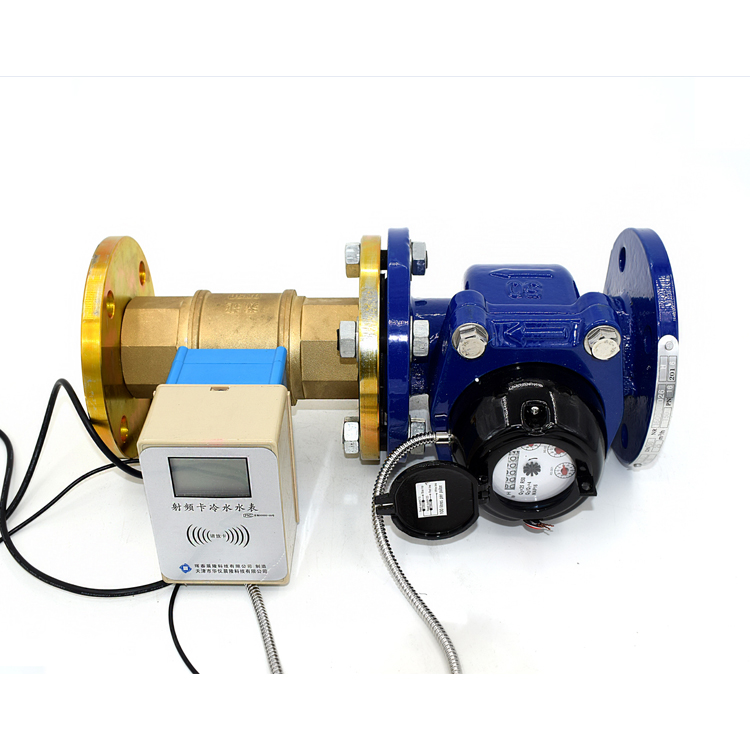

產品名稱：光電直讀大口徑水表（水平螺翼磁傳可拆、垂直螺翼）
編號：033
型號：HY-MYGDKDJ
概述：
有線遠傳水表（帶閥控/不帶閥控），通過干簧管、霍爾、光電等機芯采樣方式計量，通過485、mbus、TTL傳輸方式遠傳，傳輸協議可以根據用戶要求設為DL/T645和CJ/T188或者標準modbus協議。用戶可以通過采集器，集中器，遠程抄取表的讀數，也可以通過手機、手持機抄表。
主要技術參數：
| 機電轉換誤差：小于等于±1（最小顯示分度)。 |
| 電磁兼容性能 1、靜電放電抗干擾度--3級。 2、射頻電磁場輻射抗干擾度--2級。 |
| 接口類型 1、RS-485型－接口遵循RS-485通訊標準，四線制。 2、M-BUS型－接口遵循Meter-Bus通訊標準，兩線制 |
| 通訊參數 1、波特率：2400bps(可選1200、4800、9600) 2、校驗方式：偶校驗(可選無校驗) 3、數據位：8位 4、停止位：1位 表地址：見表盤標簽所示。 |
| 通訊協議：通訊協議支持CJ/T188、DL/T645-1997、DL/T645-2007標準MODBUS、MODBUS-RTU |
| 工作電源：DC(9-15)V或DC(24-12)V |

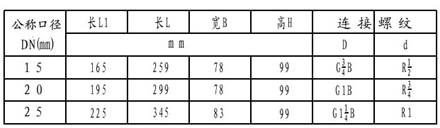

| 口徑（DN）mm | 純水表 | 15 | 20 | 25 |
| 過載流量（Q4）m³/h | 1.25 | 3.125 | 5.00 | 7.875 |
| 常用流量（Q3）m³/h | 1.00 | 2.50 | 4.00 | 6.30 |
| 分界流量（Q2）m³/h | 0.01 | 0.05 | 0.08 | 0.126 |
| 最小流量（Q1）m³/h | 0.00001 | 0.0313 | 0.05 | 0.0788 |
| 測量范圍（Q3/Q1） | 160/80 | 80 | ||
| 誤差 | 小流量：≤±5% 常用流量：≤±2%（冷水）、≤±3%（熱水） | |||
| 讀數范圍 | 0.00001～99999.99999 | 0.0001～99999.9999 | ||
| 工作溫度 | 0.1℃～30℃ | 冷水表：0.1℃～30℃；熱水表：0.1℃～90℃ | ||
| 允許水壓 | 0.03 MPa～0.5MPa（PPO） | 0.03 MPa～1 MPa | ||
| 0.03 MPa～1MPa | ||||
| 始動流量 | 2L/h（防滴漏水表）/0.00001 | |||
| 靜態工作電流 | ≤5μA（帶時鐘芯片） | |||
| 壓損等級 | △p63（≤0.063MPa） | |||
| 流動剖面敏感度等級 | U10，D5 | |||
| 氣候和機械環境安全等級 | B類 | |||
| 電磁兼容性等級 | E1 | |||
主要功能特點：
1、可以遠程直讀表的數據，提高管理部門的管理水平，降低管理成本。
2、可以配合各類用戶，提供不同的輸出方式和協議，方便工業民用各種環境對接。
3、有線遠傳閥控功能可以方便管理部門，實現預收費，或者遠程控制，遠程充值等功能。
4、可以計量水表的正向流量與反向流量，為管理部門提供決策參考，防止使用用戶竊水。
5、可以實現階梯水價，方便管理部門按照階梯水價收費。
6、液晶顯示功能：本水表液晶顯示屏顯示本次購水金額、剩余
金額、累計金額、閥門狀態、電池電量不足提示、錯卡提示等。
7、防磁干擾功能：當水表遇外界強磁干擾影響水表的正常計量時，
水表閥門關閉。磁干擾消除后．閥門自動開啟。
8、電壓監控功能：內置電池電壓低于設定值時。報警后關閥，或向遠端管理部門報警。
提示更換電池，保存表內信息。/光電直讀無此功能
8、閥門自動維護功能：定期開關閥一次。避免閥門結垢。
9、密封性：密封性好，防水，防潮、防人為攻擊。
產品特性 ：
光電直讀大口徑水表（DN50—DN500） 適應于流量相對穩定場合的水計量； 安裝要求直管段，需要加裝濾網； 直接讀取基表示數的窗口值,輸出水表累計流量數據信號； 防護等級可達IP68，滿足浸水環境使用； 遠傳通訊接口支持RS485、M-BUS、MiniBUS等總線方式； 通訊協議支持CJ/T188、DL/T645、標準MODBUS等協議； 工作電源：DC12V，需由外部設備提供； 可配合各種智能終端使用，應用于城鎮供水企業、水資源管理部門和其它需要水流量計量管理的自動化系統； 水平安裝；可以選擇水平螺翼基表或垂直螺翼基表。
