三項四線預付費電表（壁掛式）
發布時間：2020/06/28 點擊量：
產品名稱：三項四線預付費電表（壁掛式）
編號：106
型號：HY-MDSYFF
產品介紹：
三相電子式預付費電能表具有電能計量、負荷控制和用戶信息管理等多種功能的新型IC卡式預付費電能表，該表是當前改革用電體制、實現電能商品化、解決收費難及調節電網負荷狀態的理想產品。本系列三相電子式預付費電能表接入方式有兩種：直接接入式或經互感器接入式。該產品各項性能指標符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T18460.3-2001標準中對三相電子式預付費電能表的全部技術要求
功能特點
◆計量三相有功電能，選用長壽命元器件,使用壽命長,長期工作不須調校：
◆三相電源供電，一線（三相三線電能表三線中任一線或兩線（三相四線電能表四線中任兩線）斷電，計量準確度不受影響；
◆具有斷相指示功能和電壓指示功能；
◆使用存儲器,在停電狀態下,電表使用數據可保存十年以上不丟失
◆具有電能測試信號輸出；
◆一表（戶）一卡，具有良好的防偽性；
◆購電卡采用SLE4442加密IC卡，每一張購電卡均有一個隨機密碼，防止偽造；
◆剩余電量等于報警電量時，指示燈點亮，提醒用戶及時購電,剩余電量為0時跳閘斷電；
◆超負荷自動斷電，便于電力部門實施增容；
◆具有數據回寫功能，可擴展RS485通訊功能,實現遠程集中抄表,便于電力部門管理；
◆負荷開關采用表外安裝，表內采用繼電器控制（觸點容量為250VAC/5A）,或內置繼電器斷電控制；
◆配套的IC卡售電管理系統具有完備的售電管理和用電監察等功能；
產品規格
| 額定電壓(V) | 3×1.5(6),3×5(20),3×10(40),3×15(60),3×20(80),3×30(100) |
| 額定電流(A) |
三相三線3×100V或3×380V 三相四線3×220/380V或3×57.7/100V |
| 額定頻率(Hz) | 50或60 |
| 準確度等級 | 1級或2級 |
規格型號及技術指標
規格型號
| 型 號 | 準確度等 級 | 參比電壓Un |
額定 電流Ib |
接入 方式 |
儀表常數imp/kWh | 接線方式 |
|
DTSY5188 DSSY5188 |
1級 |
3×220/380V 3×380V |

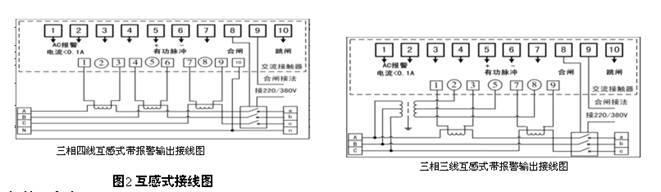

1.5(6)A | 互感式 | 1600 | 祥見圖2 |

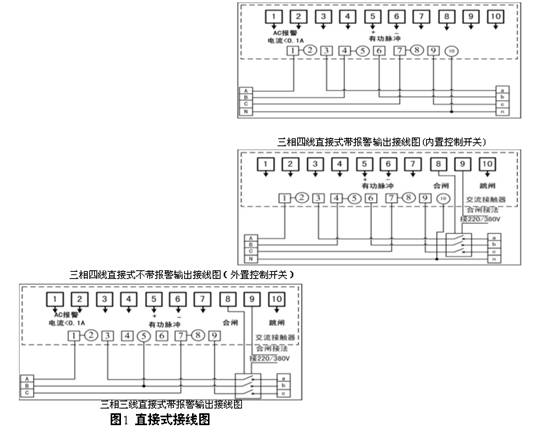

| 5(20)A | 直接式 | 400 | 祥見圖1 | |||
| 10(40)A | 直接式 | 400 | 祥見圖1 | |||
| 15(60)A | 直接式 | 400 | 祥見圖1 | |||
| 20(80)A | 直接式 | 400 | 祥見圖1 |
| 負 載 電 流 值 | 功率因素(COSΦ) | 基本誤差(％) | ||
| 直接接通儀表 | 經互感器儀表 | 1 | 2 | |
| 0.05Ib≤I<0.1Ib | 0.02Ib≤I<0.05Ib | 1.0 | ±1.5 | ±2.5 |
| 0.1Ib≤I≤Imax | 0.05Ib≤I≤Imax | 1.0 | ±1.0 | ±2.0 |
| 0.1Ib≤I<0.2Ib | 0.05Ib≤I<0.1Ib | 0.5(感性) 0.8(容性) | ±1.5 | ±2.5 |
| 0.2Ib≤I≤Imax | 0.1Ib≤I≤Imax | 0.5(感性) 0.8(容性) | ±1.0 | ±2.0 |
基本誤差（平衡負載誤差極限）
注：(Ib 額定電流 Imax最大電流)

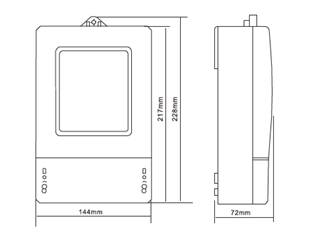

安裝尺寸
三項預付費電表A款
三項預付費電表B款
注：(Ib 額定電流 Imax最大電流)
安裝尺寸
三項預付費電表A款三項預付費電表B款
