產品名稱：機械熱量表（單流束熱量表、多流束熱量表、機械預付費熱量表）
編號：092
型號：HY-MRJX
單流束機械熱量表
      本熱能表是專門針對中國供熱水質較差的現狀，解決國內有磁單流束，受鐵銹干擾，壽命短，而創新熱能表，具有防堵塞技術的分戶計量整體式熱量表。該產品采用先進的無磁技術，具有多流束標準機芯結構，并可提供多種通訊模塊供用戶選擇。
與密封蓋結合使用，可用于安裝前管道的清潔與維護，以保障熱能表在最佳狀態下運行。

1、獨立研發的無磁流量計，不受磁性干擾，無鐵屑吸附，適合我國的供暖水質；

技術數據：

公稱口徑DN(mm)		15	20	25	32
流量計	最大流量Qs(m3/h)	3	5	7	12
	常用流量Qn(m3/h)	1.5	2.5	3.5	6
	最小流量Qi(m3/h)	0.03	0.05	0.07	0.12
	工作方式	韋根或電感無磁信號采集
	最高使用溫度	95℃
	最大工作壓力	1.6MPa
	壓力損失	<0.025MPa
	準確度等級	2級  3級
溫度傳感器	傳感器類型	PT1000
	安裝方式	直插
	溫度測量范圍	0~105℃
	導線長度	1.5米（可根據用戶需求定做）
積分計算儀	溫度計量范圍	0~150℃
	最大溫差	90℃
	最小溫差	3℃
	溫度分辨率	0.01℃
其它	工作環境溫度	+5℃~55℃，A級
	電源工作壽命	≥6年
	安裝位置	進水或回水管道
	安裝方式	水平安裝或垂直安裝（立式）
	防護等級	IP54

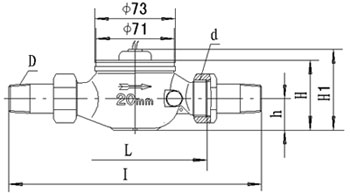

外形尺寸

公稱口徑  DN	I	L	H	H1	h	連接螺紋（inch）
	mm					D	d
15	220	130	63	73	28.2	G3/4B	R1/2
20	230	130	63	73	28.2	G1B	R3/4
25	246	130	63	73	28.2	G1-1/4B	R1

機械熱量表最大做到DN300， 大口徑推薦使用超聲波熱量表，性價比更高。
機械預付費熱量表

產品特點：
• 采用預付費技術，在熱能表和外部數據傳輸方面采用加密特殊處理保證卡表不會受到攻擊。
• 控制閥方面采用特殊的控制技術，大大提高了使用的可靠性。
• 外置電池，用戶可自由更換電池，消除了用戶對電池使用壽命的擔憂。
  采用專用微處理集成電路、高可靠性設計和專業制造手段，具有防濕、防潮、抗干擾、抗攻擊等優越特點。
• 產品具有預付熱量、自動收費等功能，用價格杠桿促進控制用熱；
• 高效管理，避免上門抄表，節省人力和物力，有效防止欠費；
• 管理軟件實現熱費、熱量的監管，實現科學用熱管理。
工作電壓：3.6V鋰電池，使用壽命大于五年。
功耗：靜態電流≤0.01μA。
精度等級：計量精度國家二級或三級精度等級。
數據自行記憶，保持時間≥10年，使用次數〉10萬次。
靜電放電抗擾能力：4500V；射頻電磁場輻射抗擾能力：3V/m,80~1000MHz。
非接觸式取樣，控制器準確度＞0.1%
一次購熱量最小值：1kw.h；最大值：99999kw.h
可選口徑范圍15-200mm口徑
外形參數尺寸

產品名稱	公稱口徑	長L	高H1	高H	連接螺紋
	DN(mm)	mm			D	d
機械預付費熱量表	15	165	66	115	G3/4B	R1/2
	20	195	66	115	G1B	R3/4
	25	225	66	115	G1-1/4B	R1

產品功能
1.熱量冷量計量（默認熱計量）
即可測量集中供熱系統消耗的熱量，也可同時測量中央空調供冷系統消耗的冷量，實現了冷熱量一體計量。既適用于集中供熱分戶熱計量，也適用中央空調系統冬季供熱、夏季供冷分戶計量。
2.數據遠傳功能
具備紅外、M_bus或RS485數據通訊接口，可實現數據遠程抄收，配合遠程控制閥，也可實現遠程集中控制
3.參數查詢方便
     可顯示累積熱量、累積冷量、累計流量、瞬時流量、進回水溫度、溫差、累計工作時間、表具工作狀態等參數；積分以采用外掛式結構，即可一體安裝，也可引出外掛安裝，方便操作。
4.數據存儲
      可存儲24個月歷史數據，方便用戶查詢管理、統計分析。
產品優勢（特點）
1. 冷熱計量一體，默認于熱計量；
2.表體多流束，計量準確，長期可靠性高；
4.嚴格的換能器封裝、檢測工藝，測量性能穩定，長期運行可靠；
5.積分以外掛式結構設計，方便用戶操作；
6.安裝位置、安裝方式靈活，方便施工；
7.IP65和IP68防護等級設計，適用惡劣的安裝運行環境；
8.鋰電池供電，低功耗設計，使用壽命達（6~10）年。

產品主要技術參數
1.  執行標準：CJ128-2007 《熱量表》
2.  執行檢定規程：JJG225-2001《熱能表》
3.  準確度等級：3級
4.  環境等級：A類
5.  工作壓力：≤1.6 Mpa
6.  壓力損失：≤0.025 Mpa
7.  工作電壓：3.6V（鋰電池）
8.  靜態工作電流：≤10μA
9.  電池工作壽命：≥6年（根據要求可設計10年以上）
10.溫度傳感器：Pt1000
11.溫度測量范圍：（4~95）℃
12.溫差測量范圍：（3~60）K
13.溫度分辨率：0.01℃
14.安裝方式：水平或垂直
15.安裝位置：進水或回水（出廠設置為進水）
16.防護等級：IP65（根據要求可實現IP68）
流量參數

公稱直徑（mm）	最小流量（m3/h）	公稱流量（m3/h）	最大流量（m3/h）
DN15	0.030	1.5	3.0
DN20	0.050	2.5	5.0
DN25	0.070	3.5	7.0

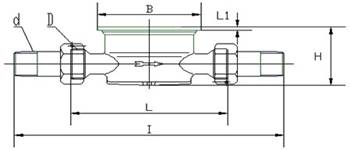

外形尺寸

口徑	長度L	高度H	寬度B	連接螺紋d	連接螺紋D
DN15	130	110	85	R1/2	G3/4
DN20	130	110	90	R3/4	G1
DN25	160	110	90	R1	G1  1/4


機械預付費熱量表
產品主要功能

1. 自動收費：預付費模式

預付費模式，即先買熱后用熱：熱量表初始可用熱量為零，閥門關閉。用戶到售熱點開戶、購熱后，領取用戶卡，將卡中數據輸入熱量表，然后打開閥門，正常供熱。熱量表中可用熱量用完后，閥門關閉，用戶持卡到售熱點購熱并輸入熱量表中，繼續用熱。
2. 熱量冷量計量
即可測量集中供熱系統消耗的熱量，也可同時測量中
央空調供冷系統消耗的冷量，實現了冷熱量一體計量。既適用于集中供熱分戶熱計量，也適用中央空調系統冬季供熱、夏季供冷分戶計量。
3. 補卡、回收轉移功能
   用戶卡一次購熱只能與對應熱量表成功交易一次，若用戶卡丟失，可以根據收費管理系統軟件數據庫管理功能進行補卡，熱量不會損失或重復。當熱量表需要更換時，可用數據回收轉移卡將表內數據、信息轉移至新表中，不影響用戶卡使用操作。
4．故障關閥報警提示
    具備表具運行狀態自檢功能，流量計、溫度傳感器、計算器、電池、卡操作等故障自動關閥、報警提示，熱量購買剩余量不足報警提示，防攻擊，安全可靠。
5.數據存儲
    可存儲24個月歷史數據，方便用戶查詢管理、統計分析。
產品特點
1．冷熱計量一體，適用集中供熱和中央空調系統，默認熱量預付費；
2．專用熱量表無磁流量傳感器，多流束，耐磨、耐腐蝕、防攻擊，適應復雜水質；
3．表閥一體結構，可靠的球閥設計工藝，耐高溫，使用壽命長；
4．電池低電壓報警、自動關閥；
5．表具工作狀態自檢，故障報警、自動關閥；
6．剩余熱量不足關閥報警提示；
7．多故障代碼提示，便于運行維護；
8．鋰電池供電，低功耗設計，使用壽命達6年；
9. 專用加密算法，數據安全性、保密性好；
10．非接觸式IC卡、射頻卡不同智能卡設計，用戶靈活選擇；
11. IP65、IP68防護等級設計，長期泡水運行試驗保證，環境適應性強；
12．可與公司水表等配套實現一卡通系統，便于用戶統一收費管理。
13. 可選配遠傳通訊接口：M_bus或RS485
產品主要技術參數
1.  執行標準： CJ128-2007 《熱量表》
2.  執行檢定規程：JJG225-2001《熱能表》
3.  口徑范圍： DN15~DN25
4.  準確度等級：2級、3級
5.  環境等級：A類
6.  工作壓力：≤1.0 MPa
7.  壓力損失：< 25 kPa
8.  工作電壓：3.6V（鋰電池）
9.  靜態工作電流：≤15μA
10.電池工作壽命：≥6年
11.溫度傳感器：Pt1000（線長：1.5m）
12.溫度測量范圍：（4~95）℃
13.溫差測量范圍：（3~75）K
14.溫度分辨率：0.01℃
15.安裝方式：水平
16.安裝位置：進水或回水（出廠設置進水）
17.防護等級：IP65（根據要求可實現IP68）
18.通訊接口：M_bus或RS485（訂貨時注明）
19.通訊協議：CJ/T 188-2004 《戶用計量儀表數據傳輸技術條件》
20.通訊波特率：2400 bps
技術參數

流 量 計
公稱口徑DN	mm	15	20	25
安裝長度L	mm	165	195	225
寬度B	mm	90	90	110
高度H	mm	90	90	110
連接螺紋D	mm	G 3/4B	G 1B	G 11/4B
接管R		R 1/2	R 3/4	R 1
準確度等級		3 級
常用流量	m3/ h	1.5	2.5	3.5
最大流量	m3/h	3	5	7
最小流量	m3/h	0.03	0.05	0.07
最大壓力損失	MPa	<0.025
最大工作壓力	MPa	≤1.0
類 型		多流束
安裝位置		進水
溫度傳感器
傳感器類型		鉑電阻Pt1000
溫度范圍	℃	0～105
電纜長度 m	m	1.5～6
計 算 器
溫度范圍	℃	4～95
溫度差	℃	3～75
溫度分辨率	℃	0.01
環境溫度	℃	5～55
工作電壓	V	鋰電池   3.6V
靜態電流	μA	＜10
其他參數
工作壽命		>6年
使用環境		環境溫度A類：（5～55）℃，相對濕度：小于80%，
		大氣壓力：86kPa—106 kPa
外殼防護等級		IP65、IP68
