超聲波熱量表
發布時間：2020/06/28 點擊量：
產品名稱：超聲波熱量表
編號：093
型號：HY-MRCSB
一、概述
超聲波熱量表為機電一體化智能型熱能計量儀表，實現對熱量的精確計量。該產品具有外型美觀、安裝方便、計量準確、運行穩定、抗污防腐能力強、使用壽命長、壓力損失小、經濟實用等特點，應用于集中供暖、中央空調和冷熱聯供等熱量計量收費的采暖設施中。
二、 超聲波熱量表的原理及主要用途
1、原理及組成：

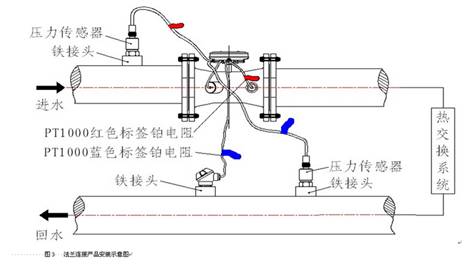

該儀表主要由配對溫度傳感器、流量傳感器和計算器組成。配對溫度傳感器測量進水與回水的溫度，流量傳感器通過時間差測量流經管道的熱水的體積，此兩項數據被采集后送至積分計算儀，計算出所使用的熱量，并最示出來。
2、主要用途：
主要用于計量以水為媒介的熱交換系統釋放或吸收的熱量，用于采暖供熱或中央空調（提前向廠方說明）計冷系統，也可用于冷、熱聯供系統等計量
詳細介紹：
◆ 產品特點
◆自主生產的換能器全部3MPA耐壓測試，保證了流量測量的高準確度和穩定度
◆ 無任何機械運動，無磨損，不受惡劣水質影響，維護費用低
◆ 低始動流量，可水平安裝或豎直安裝
◆ 計算器表頭可水平0-360°，豎直0-90°任意調整視角，方便讀數
◆ MBUS輸出和RS485總線輸出接口，并配有紅外線感應可以用手抄器抄表可 實現數據遠傳、集中控制
◆ 自動錯誤診斷功能，在非正常狀態下，有錯誤信息提示功能，確保安全準確運行
◆ 電池壽命6年以上
◆ 冷熱兩用（采暖、制冷均可計量）,進回水管道任選安裝，便于施工
| 公稱通徑 | DN15 | DN20 | DN25 | DN32 | DN40 |
| 連接方式 | 螺紋連接 | ||||
| 最小流量( m3/h ) | 0.03 | 0.05 | 0.07 | 0.12 | 0.20 |
| 常用流量( m3/h ) | 1.5 | 2.5 | 3.5 | 6.0 | 10.0 |
| 最大流量( m3/h ) | 3.0 | 5.0 | 7.0 | 12.0 | 20.0 |
| 工作電源 | 電池為3.6V/4Ah | ||||
| 電池使用壽命 | ≥6年 | ||||
| 準確度等級 | 2級 | ||||
| 壓力損失 | ≤0.025MPa | ||||
| 工作壓力 | ≤1.6MPa | ||||
| 冷熱使用范圍 | 熱 | ||||
| 防護等級 | IP65 | ||||
| 允許溫度范圍 | 4℃～95℃ | ||||
| 允許溫差范圍 | 3℃～70℃ | ||||
| 環境等級 | A類 | ||||
| 安裝方式 | 水平或垂直 | ||||
| 溫度傳感器 | PT1000 | ||||
| 顯示器 | 8位 | ||||
| 數據存儲 | 最近24個月的月結算數據，最近30日的日累積數據 | ||||
| 通訊接口 | 光電接口和M-BUS（可選） | ||||
| 聲速修正功能 | 有 | ||||
| 公稱通徑 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
| 連接方式(法蘭) | 4-M16 | 8-M16 | 8-M20 | 12-M20 | |||
| 標準PN1.0MPa 法蘭/標準PN1.6 MPa 法蘭 | |||||||
| 最小流量( m3/h ) | 0.6 | 1.0 | 1.6 | 2.4 | 4.0 | 6.0 | 10.00 |
| 常用流量( m3/h ) | 15 | 25 | 40 | 60 | 100 | 150 | 250 |
| 最大流量( m3/h ) | 30 | 50 | 80 | 120 | 200 | 300 | 500 |
| 工作電源 | 雙電池供電 ，每節電池為3.6V/4Ah | ||||||
| 電池使用壽命 | ≥6年 | ||||||
| 準確度等級 | 2級 | ||||||
| 壓力損失 | ≤0.025MPa | ||||||
| 工作壓力 | ≤1.6MPa | ||||||
| 冷熱使用范圍 | 熱 | ||||||
| 防護等級 | IP65 | ||||||
| 允許溫度范圍 | 4℃～95℃ | ||||||
| 允許溫差范圍 | 3℃～70℃ | ||||||
| 環境等級 | A類 | ||||||
| 安裝方式 | 水平或垂直 | ||||||
| 溫度傳感器 | PT1000 | ||||||
| 顯示器 | 8位 | ||||||
| 數據存儲 | 最近24個月的月結算數據，最近558日的日累積數據 | ||||||
| 通訊接口 | 光電接口和M-BUS | ||||||
| 聲速修正功能 | 有 | ||||||
| 壓力測量準確度 | 1.0級( ±1.0% ) | ||||||
| 壓力傳感器范圍 | 0MPa ～2.5MPa | ||||||
技術特性(部分口徑）
戶用型公稱口徑，流量與連接尺寸（表體材質：銅）
戶用型公稱口徑，流量與連接尺寸（表體材質：銅）
| 公稱口徑 | 長度 | 接口螺紋 |
| 20 | 130 | G1B |
| 25（l=130mm） | 130 | G1’1/4 |
| 25 | 160 | G1’1/4 |
| 32 | 180 | G1’1/2 |
| 40 | 200 | G2B |
| 公稱口徑 | 長度 | 連接法蘭 |
| 50 | 200 | φ165×φ125-4×φ19 |
| 65 | 200 | φ185×φ145-4×φ19 |
| 80 | 225 | φ200×φ160-8×φ19 |
| 100 | 250 | φ220×φ180-8×φ19 |
| 125 | 250 | φ250×φ210-8×φ19 |
| 150 | 300 | φ285×φ240-8×φ22 |
| 200 | 350 | φ340×φ295-12×φ22 |
| 250 | 450 | φ405×φ355-12×φ26 |
| 300 | 500 | φ460×φ410-12×φ26 |
| 350 | 500 | φ520×φ470-16×φ26 |
| 400 | 600 | φ580×φ525-16×φ30 |
立柱式
方管直通式預付費超聲波熱量表
一、產品概述
預付費超聲波熱量表是在超聲波熱量表基礎上加上閥門控制和讀卡模塊，以實現非接觸式ic卡熱能表的自動收費功能。用戶到管理部門交費后，管理部門將所購熱量值寫入非接觸式ic卡中，用戶把卡中數據輸入表中后，表自動開閥供熱，當購買量用完后，表自動關閥停熱，從而避免收費糾紛和上門抄表。
二、功能和特點
1、流量計計量無機械齒輪，無磁傳感器，耐磨、耐腐蝕、防攻擊。
2、電壓低或受到攻擊破壞時自動關閥報警。
3、溫度傳感器斷路、短路時自動關閥報警。
4、剩余熱量低時報警。
5、專用加密算法，保密性好。
6、一戶一卡，并可配套為一卡通系統。
| 產品名稱 | 公稱口徑 | 長L | 連接螺紋 |
| DN(mm) | mm | D | |
| 預付費超聲波熱量表 | 20 | 192 | G1B |
| 25 | 225 | G1-1/4B | |
| 32 | 265 | G1-1/2B | |
| 40 | 300 | G2B |
更大口徑預付費超聲波熱量表需要訂制
產品功能
1.熱量冷量計量
即可測量集中供熱系統消耗的熱量，也可同時測量中央空調供冷系統消耗的冷量，實現了冷熱量一體計量。既適用于集中供熱分戶熱計量，也適用中央空調系統冬季供熱、夏季供冷分戶計量。
2.數據遠傳功能
具備紅外、M_bus或RS485數據通訊接口，通訊協議依據《戶用計量儀表數據傳輸技術條件》CJ/T188-2004,可實現數據遠程抄收，配合遠程控制閥，也可實現遠程集中控制.
3.參數查詢方便
可顯示累積熱量、累積冷量、累計流量、瞬時流量、進回水溫度、溫差、累計工作時間、表具工作狀態及故障信息等參數；積分以采用外掛式結構，即可一體安裝，也可引出外掛安裝，方便操作。
4.數據存儲
可存儲24個月歷史數據，方便用戶查詢管理、統計分析。
產品優勢（特點）
1.冷、熱計量一體，適用集中供熱和中央空調系統；
2.反射式時差法超聲波原理測量流量，獨特的超聲波反射器結構，可靠性更強；
3.表體管段為立柱式直通結構，不易堵塞，壓損小；
4.嚴格的換能器封裝、檢測工藝，測量性能穩定，長期運行可靠；
5.溫度傳感器可承受高、低溫劇變，保證測量精度及產品可靠性；
6.設有故障報警功能，可判斷儀表故障原因。
7.積分儀設計為分體外掛式結構設計，方便用戶操作，標配為200mm，最長可達1.5M；
8.安裝位置、安裝方式靈活，方便施工；
9.IP65和IP68防護等級設計，適用惡劣的安裝運行環境；
10.鋰電池供電，低功耗設計，使用壽命達8年以上。
產品主要技術參數
1. 執行標準： CJ128-2007 《熱量表》
2. 執行檢定規程：JJG225-2001《熱能表》
3. 準確度等級：2級
4. 環境等級：A類
5. 工作壓力：≤1.6 Mpa
6. 壓力損失：≤0.025 Mpa
7. 工作電壓：3.6V（鋰電池）
8. 靜態工作電流：≤6μA
9. 電池工作壽命：≥8年（根據要求可設計10年以上）
10.溫度傳感器：Pt1000（國產-杭州、久茂）
11.溫度測量范圍：（4～95）℃
12.溫差測量范圍：（3～60）K
13.溫度分辨率：0.01℃
14.安裝方式：水平或垂直
15.安裝位置：進水或回水（出廠設置為進水）
16.防護等級：IP65（根據要求可實現IP68）
17.通訊接口：M-BUS或485
18.通訊協議：188或MODBUS
流量參數
| 公稱口徑 | 最大流量qs | 常用流量qp | 最小流量qi |
| m3/h | |||
| DN15 | 3.0 | 1.5 | 0.03 |
| DN20 | 5.0 | 2.5 | 0.05 |
| DN25 | 7.0 | 3.5 | 0.07 |
| DN32 | 12.0 | 6.0 | 0.12 |
| DN40 | 20.0 | 10.0 | 0.20 |
|
公稱口徑 DN |
長度 （mm） |
寬度 （mm） |
高度 （mm） |
連接螺紋 （螺母） |
| 15 | 130 | 90 | 85 | G3/4B |
| 20 | 130 | 90 | 95 | G1B |
| 25 | 160 | 90 | 100 | G1 1/4B |
| 32 | 180 | 90 | 105 | G1 1/2B |
| 40 | 200 | 90 | 115 | G2B |
| 項目 | 功能 | |
| 顯示功能 | 液晶顯示內容 | 累積熱量、累積冷量、累計流量、瞬時流量、進回水溫度、溫差、累計工作時間、歷史存儲數據、表具工作狀態等 |
| 數字顯示 | 8位液晶顯示 | |
| 顯示方式 | 按鍵查詢顯示 | |
| 欠壓報警 | 電池電壓不足報警提示 | |
| 錯誤提示 | 流量、溫度、電池電壓等故障錯誤提示，詳見說明書 | |
| 計量功能 | 計量參數 | 熱量、冷量一體計量，流量計量，溫度計量 |
| 數據遠傳功能 | 通訊接口 | 紅外接口、M_BUS接口或RS485接口、4-20mA、TTL |
| 通訊協議 | CJ/T 188-2004 《戶用計量儀表數據傳輸技術條件》、MODBUS | |
| 遠程控制 | 可配合控制閥實現供熱遠程控制 | |
| 數據存儲功能 | 歷史數據存儲 | 存儲24個月的歷史熱量、流量、時間等數據 |
| 實時數據存儲 | 實時存儲當前熱量、流量、累計工作時間等參數 | |
| 使用功能 | 積分儀外掛 | 可將積分儀分體外掛安裝，方便用戶查詢操作 |
| 安裝位置 | 可根據用戶需求，出廠時靈活設置進水口、出水口安裝位置 | |
| 安裝方式 | 可水平方向安裝，也可垂直方向安裝 | |
| 安全防護 | 防塵、防水、防破壞，防護等級IP65，根據用戶要求可實現IP68 | |
| 管理功能 | 按熱量收費 | 直接根據分戶熱量表計量熱量收費 |
| 按熱量分攤收費 | 根據樓棟總表計量數據收費，按分戶熱量表計量數據分攤 | |
| 室溫調控 | 可配合室溫控制器實現室溫調控，組成完善的熱計量控制系統 | |
大口徑參數
流量參數
| 公稱口徑 | 最大流量qs | 常用流量qp | 最小流量qi |
| m3/h | |||
| DN50 | 30 | 15 | 0.6 |
| DN65 | 50 | 25 | 1.0 |
| DN80 | 80 | 40 | 1.6 |
| DN100 | 120 | 60 | 2.4 |
| DN125 | 200 | 100 | 4.0 |
| DN150 | 300 | 150 | 6.0 |
| DN200 | 500 | 250 | 10.0 |
| DN250 | 800 | 400 | 16 |
| DN300 | 1200 | 600 | 24 |
外形尺寸
| 公稱口徑 |
長 (mm) |
寬 (mm) |
高 (mm) |
連接法蘭GB/T17241.6-1998 | ||
|
連接法蘭外徑 D1(mm) |
螺栓孔中心圓 直徑D2(mm) |
連接螺栓 n-M |
||||
| DN50 | 200 | 165 | 175 | 165 | 125 | 4-M16 |
| DN65 | 200 | 185 | 195 | 185 | 145 | 4-M16 |
| DN80 | 225 | 195 | 205 | 200 | 160 | 8-M16 |
| DN100 | 250 | 220 | 225 | 220 | 180 | 8-M16 |
| DN125 | 250 | 230 | 235 | 250 | 210 | 8-M16 |
| DN150 | 300 | 265 | 280 | 285 | 240 | 8-M20 |
| DN200 | 350 | 320 | 320 | 340 | 295 | 12-M20 |
| DN250 | 450 | 400 | 400 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 460 | 460 | 410 | 12-M24 |

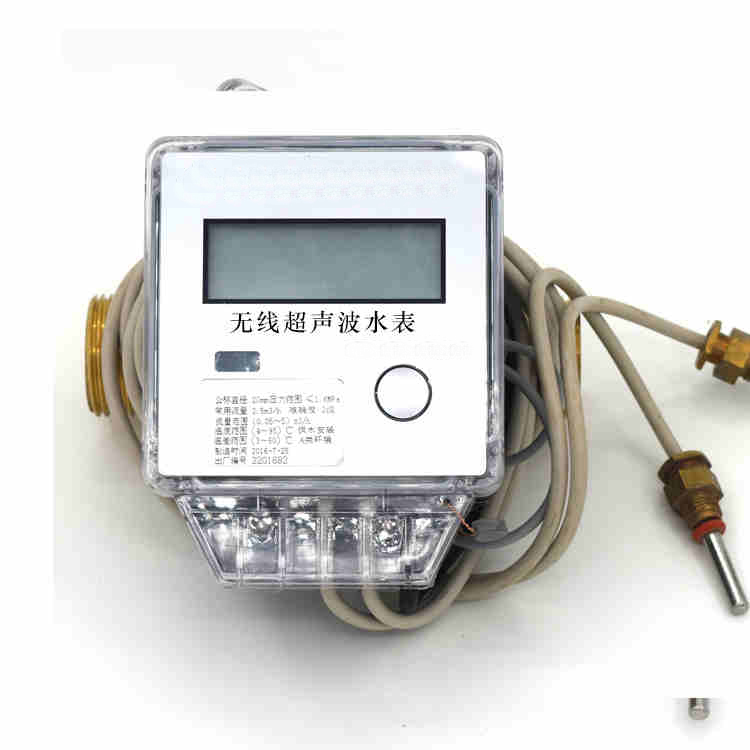

LORA無線超聲波（冷）熱量表
將傳統的超聲波冷熱量表通過LORA無線遠傳，到云端，省去布線施工繁瑣，特別適合于新建建筑和老舊小區改造。
超聲波預付費（冷）熱量表
產品介紹：
IC卡超聲波熱量表是利用超聲波流量計對熱水流量測定和熱傳感器對進出水溫度測定，并利用積算公式算出熱交換系統獲得熱量的熱計量儀表。產品由超聲波流量計、溫度傳感裝置、換能器（積算儀） 、顯示器等要件組成，可以適用于冬天預付費熱量，夏天預付費冷量。
基本原理：

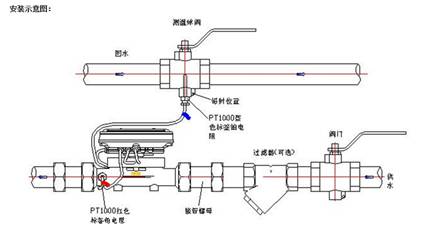

一對溫度傳感器分別安裝在供熱進、出水管道上。流量計發出流量信號， 溫度傳感器測出進水和出水溫度信號。 積算儀采集到流量和溫度信號利用積算公式算出獲得的熱量，再利用自動累加的方法隨時把用戶的消費熱量加在一起，例如累計滿一個月就是當月消費的熱量總量。
可添加M-BUS、RS-485、GPRS（無線）模塊實現遠程抄表，進行集中管理；超聲波熱量表配合智能暖氣控制閥、 供暖收費管理系統一起使用可應用于預付費管理、按熱量收費的場合。
產品功能：
1.分戶計量
分戶配置戶用超聲波熱量表，計量每戶一個采暖季消耗的熱能值，以實現分戶計量目的。
2.室溫調節
散熱器取暖用戶可以在室內散熱器前配置恒溫閥，實現手動調控室溫。使室溫達到舒適溫度。
3.預付費
IC卡超聲波熱量表支持預付費收費，供暖期用戶正常供暖前需支付采暖費，有效杜絕欠繳、不繳等人為干擾熱費收繳現象。
4.遠程監測
遠程抄表監控系統每一小時（也可設定其它時間間隔，最短抄收頻率為半小時）自動向采集器發送抄收命令，采集計算器接收到抄收命令即刻抄收終端—戶用熱量表的即時信息（如累計消費熱量、瞬時流量、流量、進水溫度、出水溫度等） ，采集器接收到終端信息即刻上傳到管理中心。根據匯總的數據，中心電腦軟件可自動生成有關報表，還能分析異常情況并警示。
5.遠程閥控
上位機軟件可以遠程控制IC卡式超聲波熱量表閥門開啟或關閉，其權限高于IC 卡權限。
6.管網平衡
樓棟/單元安裝平衡閥，維持供暖水壓平衡，杜絕供暖水壓失衡造成的供暖不均勻現象。
7.斷電保護
整體系統運行遭遇市電停電， 系統數據存儲不丟失， 戶表正常計量不受影響，一旦市電恢復，整體系統正常運行，數據從斷電點自動上傳，不影響系統正常運行。
主要特點：
1)采用超聲波流量計，表體管段為直通結構，表內水流無阻擋，不易堵塞，壓損小，特別適用于國內的供暖水質和運行環境。
2）電池供電，結構簡單，使用壽命6-10 年。
3）不受介質中雜質、化學物質和磁性材料影響，運行穩定可靠。測量機構無運動部件、無磨損，具有很好的長期穩定性。
4） 精確計量功能，使用德國進口微秒級高精度計算芯片，測量分辨率高，計量準確度高、功耗低。
5）顯示功能：使用液晶面板顯示累積熱量、瞬時流量、累積流量、供回水溫度、供回水溫差和累積工作時間等信息。
6）數據記錄功能：自動保存最近18 個月的歷史記錄數據，包括瞬時流量、累計流量、累計熱量、供回水溫度及對應的時間等，安全可靠。
7）表閥一體：可以實現預付費收費，供暖期用戶正常供暖前需支付采暖費，有效杜絕欠繳、不繳等人為干擾熱費收繳現象。同時支持上位機軟件遠程控制閥門開啟或關閉，其權限高于IC 卡權限。
8）開關閥使用壽命高達6 萬次。
主要技術參數及規格尺寸：
| 公稱直徑DN（mm） | 20 | 25 | 32 | |
| 外 形尺寸 | 長(L) | 190 | 260 | 260 |
| 寬(W) | 84 | 84 | 84 | |
| 高度(H) | 113 | 123 | 133 | |
| 螺紋(G)/法蘭 | G1B | G5/4B | G3/2B | |
| 最小流量qi(m3/h) | 0.05 | 0.07 | 0.12 | |
| 常用流量qp(m3/h) | 2.5 | 3.5 | 6 | |
| 最大流量qs(m3/h) | 5 | 7 | 12 | |
| 流量最大讀數(m3) | 99999999 | |||
| 熱量最大讀數(kW·h) | 99999999 | |||
| 準確度等級 | 2級 | |||
| 壓力損失 | ＜25kPa（在常用流量下） | |||
| 最大工作壓力 | 1.6MPa | |||
| 熱耗計算 | 從2.5K開始 | |||
| 溫度范圍 | +5℃～+95℃ | |||
| 溫差范圍 | 3K～60K | |||
| 溫度分辨率 | 0.01℃ | |||
| 環境溫度 | A類+5℃ ～+55℃ | |||
| 電池工作時間 | 6年（鋰電池） | |||
| 安裝方式 | 水平安裝或 垂直安裝 | |||
| 熱載體 | H2O | |||
| 溫度傳感器 | PT1000鉑電阻 | |||
| 顯示位數 | 8位 | |||
